SolidWorks
Devenez autonome sur SolidWorks : maîtrisez la conception de pièces, la simulation d'assemblages et la création de vos plans industriels.

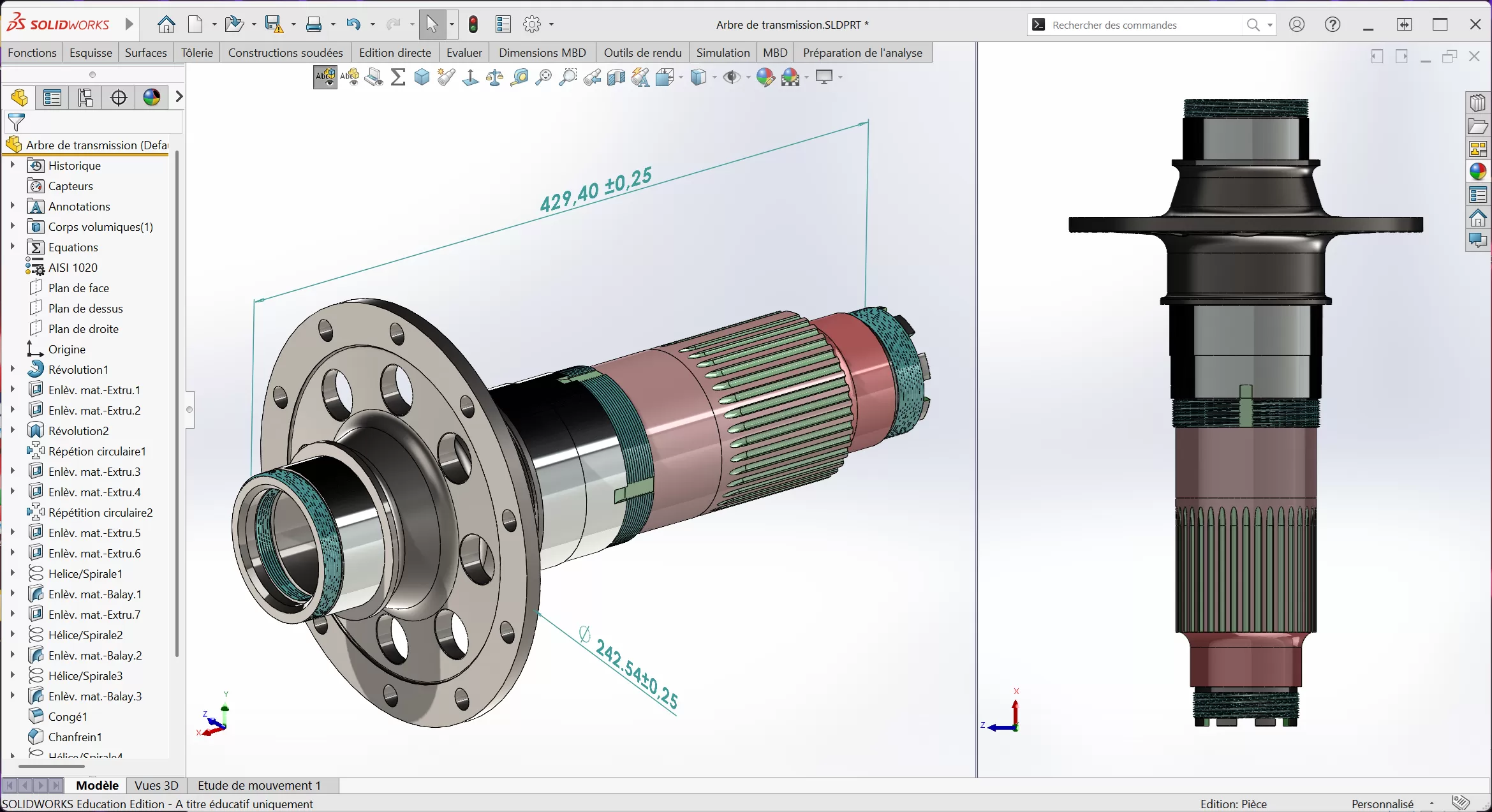

La modélisation sur SolidWorks consiste à concevoir des pièces et des mécanismes virtuels en combinant des esquisses géométriques précises à des fonctions de volume, où chaque dimension reste modifiable à tout moment grâce à un historique de construction intelligent.
Matériel fourni
Stations de travail CAO professionnelles, Banque de cas pratiques industriels, Guide méthodologique de conception.
Pourquoi cette formation
Standard industriel mondial
Maîtrisez le logiciel le plus utilisé par les bureaux d'études, les ingénieurs et les industriels pour maximiser votre employabilité.
Mises en plan automatiques
Générez des plans de fabrication 2D professionnels et des nomenclatures techniques en quelques clics à partir de vos modèles 3D.
Associativité totale
Modifiez une seule cote sur votre pièce 3D pour que votre assemblage et votre plan papier se mettent à jour automatiquement.
Propriétés de masse exactes
Attribuez de vrais matériaux (acier, aluminium, plastique) à vos pièces pour calculer instantanément leur poids, leur volume et leur centre de gravité.
Programme détaillé
Esquisssage 2D et cotation intelligente
- Le processus débute sur un plan de travail numérique par le tracé de contours géométriques (lignes, cercles, rectangles). L'apprentissage se concentre sur l'application de contraintes de géométrie (coïncidence, tangence, horizontalité) et de cotes numériques pour verrouiller parfaitement le dessin.
Génération de volumes et de fonctions
- L'esquisse plane est transformée en un corps solide tridimensionnel. La formation couvre l'utilisation des fonctions fondamentales de l'ingénierie mécanique, telles que l'extrusion de matière, la révolution autour d'un axe, le balayage le long d'une courbe ou le lissage entre plusieurs profils.
Fonctions d'usinage et de détail
- Le volume de base est affiné pour intégrer des spécifications techniques indispensables à la fabrication réelle. Vous apprendrez à appliquer des congés de raccordement, des chanfreins de sécurité, des dépouilles pour le moulage et à utiliser l'assistant pour créer des perçages et taraudages standardisés.
Assemblage mécanique et contraintes de mouvement
- Les différentes pièces créées séparément sont importées dans un espace commun pour former un mécanisme complet. Cette phase enseigne l'application de contraintes d'assemblage (coaxialité, parallélisme, distance) pour lier les pièces et simuler leurs mouvements mécaniques réels.
Création de mises en plan techniques (Plans 2D)
- Le modèle 3D ou l'assemblage finalisé est traduit automatiquement en documents de fabrication standardisés conformes aux normes industrielles. Vous maîtriserez la génération des vues de face, de dessus, des coupes transversales, des cotations de fabrication et de la nomenclature des pièces.
Gestion de l'arbre de création et modifications
- L'utilisateur exploite la chronologie de construction logicielle pour faire évoluer le projet sans avoir à le redessiner. L'apprentissage se termine par la maîtrise des dépendances entre les fonctions pour modifier une dimension passée et mettre à jour instantanément la pièce, l'assemblage et le plan 2D.
Compétences acquises
- Vous saurez dessiner des profils 2D robustes et totalement paramétrés en appliquant les bonnes relations géométriques.
- Vous serez capable de transformer vos croquis en pièces 3D techniques en maîtrisant les extrusions, révolutions et lissages.
- Vous saurez lier plusieurs composants mécaniques entre eux pour vérifier l'absence d'interférences et simuler leur fonctionnement.
- Vous maîtriserez la création de plans 2D complets avec des vues en coupe, des tolérances et des cotations prêtes pour l'atelier.
- Vous saurez naviguer dans l'arbre de création pour corriger, modifier et optimiser vos conceptions de manière propre et rapide.
Tarif
Tarif personnalisé selon votre projet — demandez un devis gratuit.
Questions fréquentes
Quelle est la différence entre SolidWorks et un logiciel comme SketchUp ?
SketchUp est un outil de modélisation surfacique et visuel orienté vers l'architecture, tandis que SolidWorks est un logiciel paramétrique volumique de haute précision conçu spécifiquement pour l'ingénierie mécanique et l'industrie.
Faut-il une machine très puissante pour utiliser SolidWorks durant la formation ?
Le logiciel demande de bonnes ressources graphiques et de calcul. Nos salles de formation intègrent des stations de travail certifiées, mais nous vous conseillerons sur la configuration matérielle nécessaire si vous devez vous équiper personnellement.
Peut-on exporter des fichiers SolidWorks vers une imprimante 3D ou une CNC ?
Oui, tout à fait. SolidWorks permet d'exporter vos créations dans des formats d'échange standards comme le STEP (pour l'usinage CNC) ou le STL / 3MF (pour l'impression 3D), que nous utiliserons lors des cas pratiques.
